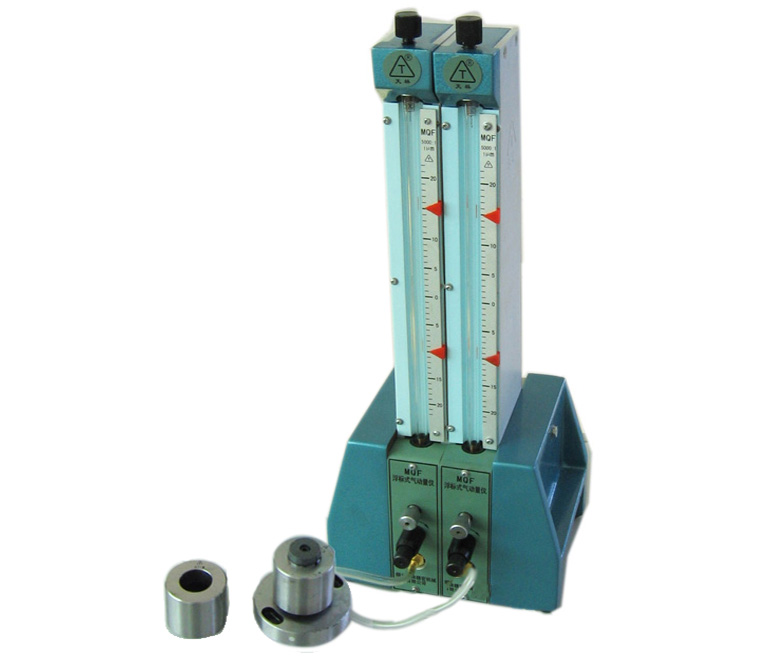

MQF型浮標式氣動量?jī)x特點：
1.浮標式氣動量?jī)x是一種新型精密長度測量?jī)x，與氣動測頭（或氣動測量裝置）配套使用，用比較測量方法可對多種機械零件的尺寸與形位公差進行精密測量。特別是對某些機械量具、量?jī)x難以解決的測量，如小孔、深孔、窄槽寬、孔直線度、內錐孔的測量。對垂直度、同軸度等形位公差的測量效率更高。可實現遠距離、非接觸、多參數測量。
2.量?jī)x的結構簡單、操作方便、效率高，可用于計量室、檢查臺，也可用于機臺、生產線。
MQF型氣動量?jī)x是QFP、QFB型氣動量?jī)x的更新?lián)Q代產品。主要有
以下更新：
1.QFB型量?jī)x截流孔為Φ0.1，MQF-A型量?jī)x截流孔為Φ1, 流量面積擴大100倍，不易堵塞，經久耐用。
2. MQF量?jī)x零位螺釘松緊度可調，壽命明顯增加。
3. MQF量?jī)x穩壓器單獨設置，方便修理。
4.底座重，放置穩定可靠。
5.主要易損零件：浮標、彈簧、玻璃管可與QFP、QFB互換，通用性強。
主要技術性能：
|
基本放大倍數
（倍） |
示值范圍
（um） |
有效示值范圍
（被測件公差范圍）(um） |
刻度尺 |
|
一格值 |
格寬度 |
全刻度格數 |
|
1000 |
220 |
160 |
5 |
5 |
44 |
|
2000 |
110 |
80 |
2 |
4 |
55 |
|
5000 |
44 |
30 |
1 |
5 |
44 |
|
10000 |
22 |
16 |
0．5 |
5 |
44 |
浮標式氣動量?jī)x與氣動測頭（或氣動測量裝置）按公差選擇配置，單參數選單管量?jī)x，雙參數選雙管量?jī)x，以此類推。
|
基本放大倍數（倍） |
公差范圍 |
|
1000 |
|
|
2000 |
0.025<公差≤0.070 |
|
5000 |
0.010<公差≤0.025 |
|
10000 |
≤0.010 |
用途：
配上公司制造的各種測量頭可實現下列測量項目：內徑、外徑、槽寬、孔距、深度、厚度、不圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性。
要求：
清凈干燥空氣源大于3-7Mpa . |
