主要用途簡介:

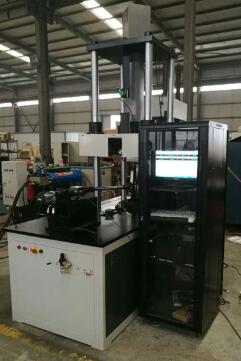

剪式及油壓千斤頂三軸動靜態測試試驗機是我公司開發的專用于汽車配備的剪式千斤頂?shù)膶?zhuān)用檢測設備。該檢測設備具有垂向動態、靜態測試功能，同時還具備X,Y,Z三個方向的靜態（力—變形）測試功能。
該試驗機測試的重點在于在設計上使用了三個方向，兩自由度平臺，當千斤頂固定于底座上時施加垂向力后，無論另外兩個側向方向的位移如何變化，垂向施加力點會沿著側向力的方向自由平移，每一個施加的力都保證是獨立的，不受其他方向力的耦合，檢測千斤頂整體是否變形或破壞。
及卸載時扭矩的實時變化，電腦軟件實時顯示曲線，包括X,Y向進行位移變化時，扭矩的變化都能夠真實的反應出來，同時采集并記錄、保存。
動載試驗:
在千斤頂升降的過程中，按千斤頂要求，施加恒定的載荷，千斤頂從最低升到最高，在這過程中檢查千斤頂有無變形或者頂不起的情況。千斤頂頂部施加額定的負載，該負載保持不變，電機減速機旋轉，檢驗千斤頂?shù)钠鹬啬芰Γ藭r(shí)扭矩傳感器采集扭矩曲線。
靜載實驗:
千斤頂上施加一定的載荷，靜止?fàn)顟B(tài)通常壓1小時（可延長），模擬實際使用時千斤頂?shù)慕Y(jié)構或者材料的強度。
靜過載測試（破壞性測試）:
把千斤頂打到最高位置和中間位置或設定位置，在千斤頂上壓150%額定的標稱重量，靜止?fàn)顟B(tài)通常壓10分鐘（可延長），檢查千斤頂有無變形或壓壞，同時記錄力—變形曲線。
三軸試驗（抗側向力測試）:
在實際使用過程中，千斤頂?shù)氖芰顟B(tài)不會是絕對垂向力，此時應對千斤頂施加Z方向（垂直千斤頂）的試驗力，當施加到一定載荷，X軸和Y軸進行有限的位移變化，模擬實際工況，完成對千斤頂?shù)臋z測。
技術指標:
1垂向最大試驗力：50kN;
2 垂向加載行程：0—600mm；
3 液壓油缸速度;
4橫向X試驗力按：20kN;
5橫向X行程：0-±100mm；
6 X向位移速度;
7縱向Y試驗力按：20kN;
8縱向Y行程：0-±100mm；
9 Y向位移速度;
10試驗力加載精度：優于±1%；
11變形測量精度：優于±0.5%；
12 外形尺寸：約1200*800*2800mm；
13 顏色：中灰. |
