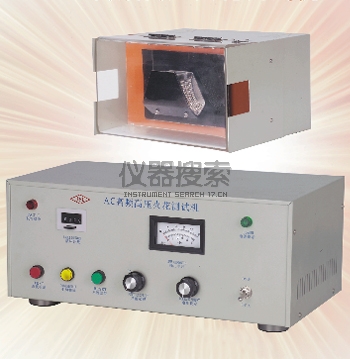

高頻火花試驗機是一種快速而可靠的工具，用以檢測電子（扁平）排線故障之針孔及破皮的高精密度儀器。
它可以快速地檢測出電子（扁平）排線缺陷而不會破壞被測試電線
使用高頻（3.5KHz）高壓電極頭取代傳統（50/60Hz）電源頻率高壓電極頭，可使其電極頭大小縮至20mm，（JD-HF01銅刷接觸式機型）
功能簡介
● 電子（扁平）排線故障檢出之后能快速回復到檢測狀態（約0.04秒）
● 電極頭大小比傳統頻率（60Hz）縮小約50倍
● 測試輸出高壓電壓可由0.5-15KV R.M.S.（有效值）自由調整
● 限制故障電流使其不會損壞測試設備
● 瞬間產生的火花不會破壞電子（扁平）排線良好的絕緣
● 可快速檢測出針孔及破皮的電子（扁平）排線故障
● 有安全的開關連鎖保護裝置
|
基本規格
|
機型 |
JD-HF01銅刷接觸式火花試驗機 |
|
測試排線大小范圍 |
0~160mm (建議范圍0~160mm) |
|
輸出電壓 |
0.5~15.0KV |
|
測試輸出電壓 |
0.5~15.0KV |
|
最大負載電流 |
電阻性4mA, 電容性40mA |
|
輸出頻率 |
3.5KHz |
|
電極長度 |
20mm |
|
檢出指示 |
4位數計數器, 檢出數目顯示 |
|
輸入設定 |
SP1, SP2 連鎖控制輸入 |
|
輸出控制 |
繼電器輸出, 針孔/破皮故障檢出,
繼電器C接點輸出5A/250VAC |
|
電極頭型式 |
銅刷 |
|
操作環境溫度 |
+4~45℃ |
|
操作環境濕度 |
<90% RH |
|
信號線長度 |
最大2M |
|
電源 |
單相220VAC, 50HZ, 150VA |
|
重量 |
控制顯示器=7Kg, 高壓測試頭=8.5Kg |
|
設備尺寸 |
控制箱485(L)X360(W)X90(H)
高壓測試頭330(L)X390(W)X200(H) |
|
適用線速 |
最大400M/min | | | |
