一、系統簡介
㈠基本功能：
《視頻采集軟件系統》是為從事顯微鏡檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。該軟件的主要功能如下：
⒈新建報告：
可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。
⒉打開報告：
打開并瀏覽已經保存的報告文件。
⒊幾何測量：
本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。
⒋定倍打印：
可一次裝入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份特殊的報告文件。
⒌圖像拼接：
將幾張具有重合部分的圖像文件，拼合成一幅完整的圖像。
㈡系統組成：
整個軟件系統由如下部分組成：
⒈軟件程序（光盤）；
⒉加密狗：客戶需事先選擇加密狗類型（并口型或者USB型）；
⒊文字資料：《使用說明書》（光盤上有WORD文檔）；
㈢硬件運行環境：
⒈電腦推薦配置：
⑴CPU：奔騰4型，主頻1.7G以上；
⑵內存：256M及以上；
⑶硬盤：C盤可用空間1G以上，軟件（推薦）安裝在C盤；
⑷顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色；
⒉視頻采集卡：
本軟件支持多種視頻采集卡，用戶可在“功能選擇”菜單中選擇相應的采集卡。
⒊CCD攝像頭：分辨率達到450線及以上的CCD攝像頭均可。
㈣軟件運行環境：
WINDOWS98、 WINDOWS2000、WINDOWS XP。
㈤售后服務：
我公司將為用戶提供以下售后服務項目：
⒈技術咨詢；
⒉軟件的修改和升級；
⒊報告文件按客戶要求制作；
二、安裝說明
㈠加密狗安裝：
⒈如果軟件配備的是“并行口”加密狗，需先關閉計算機電源，再將加密狗插入計算機的并口，如不關機插拔，將直接導致加密狗燒毀。
如果軟件配備的是“USB”加密狗，插入USB口即可。
⒉打開電腦，將軟件光盤放入光驅，在光盤上找到“軟件狗驅動程序目錄”（如RG-USB 軟件狗 1000279 驅動程序），運行其中的“Instdrv.exe”文件，按其安裝向導，逐步完成軟件狗驅動程序的安裝。
⒊如加密狗或者其驅動程序未能安裝正確，軟件運行后將自動退出。
㈡視頻采集卡的安裝：
視頻采集卡型號由我方向您提出建議，您方自行配備，根據您選配的視頻采集卡說明書安裝其驅動程序。
㈢軟件安裝：
運行光盤上的軟件發行版目錄中的“Setup.exe” ，按安裝向導逐步完成軟件的安裝，建議您將該軟件安裝在C盤上。
三、硬件參數
㈠基本原理：
計算機圖像處理系統所采集的圖像都有一個固定的X-Y比例，它是由顯微鏡、攝像頭、圖像采集卡、計算機、處理軟件、采集圖像分辨率、顯示器分辨率等軟、硬件環境共同決定的，其數據的含義是：在當前的軟、硬件條件下，顯示器的一個像素，代表的實際長度值。
應用圖像軟件進行圖像分析時，必須先設定當前環境下的硬件參數，才能保證系統測量數據的真實性和準確性，否則，得出的結果將不準確。當軟、硬件環境發生變化后，該參數必須作相應的變更。
參數測得后，應使用本軟件的“幾何測量”功能，對已知尺寸的測微尺圖像進行測量，以驗證數據的準確性。
㈡初始設置：
軟件啟動后，用戶將根據提示，確定當前硬件參數值，可以立即進行測試，也可人工輸入。具體界面如下：
*
㈢設置硬件參數：
該功能包含“選擇或輸入硬件參數” 以及“采集測微尺圖像標定”，界面如下：
⒈選擇或輸入硬件參數：
該功能可讓用戶選擇已經保存的參數值，也可以輸入具體的硬件參數值。界面如下圖所示：
⒉采集測微尺圖像標定：
用戶從新進行硬件參數設置，步驟如下：
·選擇采樣方式：
選擇“視頻采集卡采集圖像”或者“裝入圖像文件”的方法，裝入測微尺圖像。
·進行硬件參數標定：
該方法的基本原理是：在已知實際長度的測微尺圖像上，移動電子標尺，軟件在該標尺移動的過程中，自動得出覆蓋部分的像素個數，由此求出在該硬件環境下，計算機顯示器上每個像素所代表的實際長度。
該過程包含X方向硬件參數標定、Y方向硬件參數標定、填寫硬件參數環境等步驟，具體情況如下：

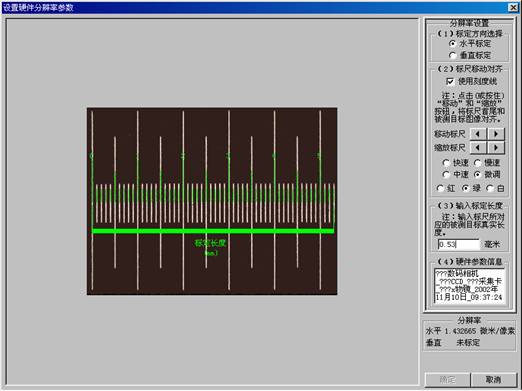

·X方向硬件參數標定：
在“標定方向選擇”欄目中，選擇“水平標定”；
在“標尺移動對齊”欄目中，使用“移動標尺”和“縮放標尺”工具，將電子標尺精確對齊測微尺圖像，要求電子標尺從左到右的每一個小格，均精確對齊測微尺的每一個小格；同時可調節標尺移動的速度，以及標尺顏色；
在“標定長度”欄目中，輸入標尺所精確覆蓋的被測物體的長度，例如本例中，電子標尺精確覆蓋了測微尺53格的長度，已知該測微尺每小格長度為0.01毫米，53小格共計0.53毫米，因此在該欄目中輸入“0.53毫米”； 在“硬件參數”欄目中，輸入當前硬件環境，主要包括：顯微鏡型號和鏡頭配置、電子攝像裝置情況、計算機軟、硬件情況、視頻采集時計算機和采集設備設置的分辨率等，這樣可方便用戶在使用過程中，調用已經設置過的硬件參數。
標定完成的硬件參數，將顯示在“分辨率”欄目中。
·Y方向硬件參數標定：
在“標定方向選擇”欄目中，選擇“垂直標定”；
在“標尺移動對齊”欄目中，使用“移動標尺”和“縮放標尺”工具，將電子標尺精確對齊測微尺圖像，要求電子標尺從下到上的每一個小格，均精確對齊測微尺的每一個小格；同時可調節標尺移動的速度，以及標尺顏色；
在“標定長度”欄目中，輸入標尺所精確覆蓋的被測物體的長度，例如本例中，電子標尺精確覆蓋了測微尺39格的長度，已知該測微尺每小格長度為0.01毫米，39小格共計0.39毫米，因此在該欄目中輸入“0.39毫米” ；
標定完成的硬件參數，將顯示在“分辨率”欄目中。
⑵查看硬件參數：
查看當前硬件參數值。界面如下：
四、核心功能
為了方便使用，本軟件設立了“使用向導”（下拉菜單—工具選擇中的第一項，也是工具條的第一項），它將引導用戶完成所需工作，軟件的主要核心功能均集于其中，“使用向導”界面如下。
·選擇采樣方案：
軟件提供兩種視頻采集方案，用戶必須選擇一種，系統將采用此方案采集金相圖片，具體情況如下：
⒈視頻采集卡方式：
使用視頻采集卡，捕捉CCD攝像頭中的數碼圖像。
⒉圖像文件裝入：
裝入保存在計算機磁盤上的BMP或者JPE格式的圖像文件。
㈠新建報告：
該功能專門用于制作比較特殊的檢驗報告，具體步驟如下：
⒈ 選擇報告格式：
⒉ 進入圖文編輯界面：
“保存Word文檔”：將生成的報告格式保存為Word文檔，用戶可打開該文件進行瀏覽和修改（要求系統中必須裝有“Word2000”）。
“裝入報告附圖”：用視頻采集卡或者直接裝入磁盤上的圖形文件。
“圖像處理”：提供了十余種圖像處理方法，用戶根據需要進行圖像處理。
“繪制箭頭”：在圖像上繪制箭頭，以便標識需要特別指示的圖像部分。
“倍數和標尺”：設定圖像的“打印放大倍數”和“標尺大小”。
“刪除報告附圖”：刪除報告中的插圖。
“評級歷史信息”：該功能類似“記事本”，可自動記錄所有評級信息，該信息可粘貼、編輯和刪除。
⒊報告生成：
上述內容完成后，軟件將生成一份報告文檔。
㈡打開報告：
用戶可打開已經保存在磁盤上的、由本軟件生成的金相檢驗報告進行瀏覽和打印。
㈢幾何測量：
用戶可應用多種測量工具，完成圖像的測量工作，具體步驟如下：
⒈視頻采集：
按照用戶選擇的方式，進行金相圖片的采集。
⒉圖像處理：
⑴圖像處理：
本界面左上角的“圖像處理”菜單中提供了十余種方法進行圖像處理：
·圖像還原：還原為采樣時獲得的原始圖像。
·使用畫筆：
可用畫筆在裝入軟件的圖像上進行各種修改。客戶可以采用顏色捕獲（捕獲裝入圖像的顏色）或者顏色選擇的方法選擇畫筆的顏色，同時可調整畫筆的粗細。當畫筆的屬性調整完成后，客戶用鼠標拖動畫筆在圖像上進行修改，修改完成后，按下右鍵結束。
·亮度調整：加亮或變暗整個圖像。
·對比度調整：調整圖像中明暗之間的差別。
·顏色調整：單獨調整圖像中紅、綠、藍三種顏色的深淺。
·轉換為灰度圖像：把彩色圖像變換為有256種深度的灰色圖像。
·灰度自動色階：自動將灰度圖像的色階變換到0-255區間。使灰度圖像更加清晰，層次感更加分明。
·二值化處理：根據臨界值把圖像轉換為只有黑色和白色兩種顏色的圖像。
·去除雜點（*）：把圖像中獨立的黑色點變成白色。
·膨脹（*）：增大圖像中黑色部分的面積。
·細化（*）：把圖像中的黑色塊變成細線。
·連接斷線（*）：把斷開的線條連接起來。
·延長斷線（*）：把斷頭連接到線條上。
·刪除斷頭（*）：把多余的斷頭刪掉。
·反相：反轉圖像的顏色。
·通道：選擇和組合紅綠藍色調。
·銳化：放大圖像中色彩之間的差別, 使圖像中原來模糊部分變得更清晰。
·柔化：縮小圖像中色彩之間的差別, 使圖像中原來清晰部分變得更模糊。
·邊緣增強：加亮圖像中色彩變化較大的分界線, 同時把其他顏色變暗。
·邊緣檢測：加亮圖像中色彩變化較大的分界線。
·中值濾波去噪：圖像色彩變化較大時，增大其中色彩較暗的像素, 縮小圖像中色彩較亮的像素, 使其保持中間值。
注：（*）表示該功能僅對二值化處理后的圖像有效。
⑵充滿窗口：可將大幅圖像全部顯示在當前窗口內。
⑶區域選擇：
本軟件提供了“矩形”、“圓形”等工具進行，進行區域選擇，系統只處理選擇后的區域部分。用戶可用“位置移動”、“大小放縮”、“角度旋轉”等工具完成區域選擇，同時可以使用“選擇變換速度”功能，控制選取范圍的變換快慢。
⑷定尺評級：
本功能可設定圖像選擇區域的實際大小，分為“矩形定尺”和“圓形定尺”。
“矩形定尺”：在“區域選擇”中選定“矩形”，在“定尺”框中輸入定尺矩形的寬度和高度（不能超過圖像的實際大小的限制），選中“定尺打印”即可。
“圓形定尺”：在“區域選擇”中選定“圓形”，在“定尺”框中輸入定尺圓形的直徑（不能超過圖像的實際大小的限制），選中“定尺打印”即可。
保存定尺：保存定尺后圖像，在保存時，可調整圖像的打印分辨率，分辨率調整界面如下：
按下“保存”按鈕，可保存該圖像，保存時可設定標尺位置及大小，按下確定鍵可將該圖像保存到指定的磁盤位置。
該圖像必須保存到磁盤上（使用“[定尺]保存選區圖像”功能），然后才能進行以后的操作。
⑸打印放大倍數：
本參數的含義是：圖像打印后的實際尺寸，與被觀測物實際大小之比。例如：在假設“打印放大倍數”設為100時，被觀測物實際長度為100μ，用打印機將該圖像打印出來后，其在打印紙上的實際長度為10毫米（100μ×100）。
⑹設定打印圖像：
確認當前的圖像作為需要打印的圖像。當圖像被處理到滿意的時候，按下該功能鍵，當前圖像將作為被打印的圖像記錄下來。
⑺保存選區：
將圖像被選中的區域部分，以“BMP”或者“JPG”的格式保存在計算機磁盤上，保存時可設定標尺。
⑻保存圖像：
將圖像以“BMP”或者“JPG”的格式保存在計算機磁盤上。保存在計算機磁盤上，保存時可設定標尺。
⑼調分辨率：
該功能可調整圖像X、Y方向的分辨率，具體界面如下：
上述工作完成后，返回“圖像處理界面”可按“評定級別”按鈕進入“自動評級”界面，也可按“結束”按鈕返回“使用向導”界面。
⒊幾何測量：該功能的界面和說明如下：
⑴金相圖片：顯示在界面的左邊，用戶可選擇測量工具，在該圖片上進行測量。
⑵字體和線寬調整：字號是用戶可選擇多種尺寸的字體來顯示測量信息。線寬是
調整測量工具的線的粗細
⑶顏色選擇：用戶可自由選擇顏色來顯示測量信息。
·繪制對象顏色：是對用戶將要用于測量的工具的線條設定顏色。
·活動對象顏色：是對用戶完成測量工作后的顯示測量信息移字時的顏色設定。
（上面兩項是在測量前先設定， 是測量完成后無法改變的）
·選項：這是幾何測量時的設置。
單位選擇是設定測量結果的表示單位；顯示控制是顯示測量信息時的版式；端線長度控制是改變測量線段兩端的端線長度。
⑷測量工具：用戶可選擇“測量距離”、“測量角度” 、“測量折線長度”、“測量矩形”、“測量圓形<直徑法>”、“測量圓形<三點定圓>”、“測量多邊形”等工具，以及“兩點法”、“拖動法”等測量方法進行幾何測量。具體方法是：先選中測量工具，再用鼠標在圖片上拖動。
⑸信息顯示框：顯示當前測量信息。
（雙擊折線測量的信息可以顯示分段測量的數據信息，分段數據信息可以保存）
⑹重畫窗口：清除已經完成的測量信息。
⑺生成Excel接口文件：將滾動條中的數據生成可在Excel中打開的文本文件。
⑻保存當前圖像：以BMP或者JPG的格式保存測量后的圖像。
⑼打印：可打印圖像或者按“通用測量報告格式”打印測量報告。
⑽打印設置：設置打印機有關參數。
⑾返回圖像處理：返回圖像處理界面。
⑿放縮選擇：
“放縮顯示”：不改變圖像物理尺寸，進行圖像放縮；
“放縮圖像充滿窗口”：使圖像物理尺寸縮小至充滿窗口，在每次測量過程中，該操作只能使用一次，由于圖像物理尺寸縮小，圖像質量（影響存圖和打印）將隨之下降。
推薦選擇：如果希望圖像質量不變，推薦<放縮顯示>，此時僅改變圖像顯示大小，圖像物理尺寸并不改變。
㈣定倍打印：
可裝入多副圖片，可對圖片進行圖像處理，并設置不同的說明文字和打印版面，具體界面如下：可裝入多副圖片，可對圖片進行圖像處理，并設置不同的說明文字和打印版面，具體界面如下：
⒈ 打印預覽框：位于界面左邊，預覽打印效果。
⒉ 圖像選擇框：位于界面中間，可選擇需要處理的圖像。
⒊ 圖像文字說明：在圖像文件的頁眉、頁腳、文字說明處點擊鼠標右鍵，將出現文字輸入框，用戶可在此輸入需要的文字說明。
⒋ 文字選項：設置文字相關信息。
⒌ 打印選項：設置打印頁面相關信息。
⒍ 每頁打印的圖像數：該數據可根據需要進行調節。
⒎ 標尺設置：設置標尺的位置、大小、是否繪制到被選擇的圖像等信息。
⒏ 繪制箭頭：繪制箭頭到被選中的圖像上，同時可設置箭頭的相關信息。
⒐ 圖像處理：提供幾十種方法處理被選中的圖像，具體內容前面已有說明。
⒑ 功能鍵：提供了“裝入圖像”、“保存圖像”、“刪除圖像”、“刪除全部圖像”、“打印”等功能鍵。
㈤ 圖像拼接：
1、在“功能選擇”菜單中的“脫機拼接”中選擇該功能。
2、圖像拼接：
點擊“載入文件”按鈕，可選擇需要拼接圖像文件的目錄位置，圖像將自動裝入，可被拼接的圖像格式可以為BMP或JPG文件，通過幾個 拼接參數的調整來完成圖像的拼接工作。
以下是裝入圖像后的情況：
以下是圖像拼接后的情況：
l 圖像周邊剪裁：
“剪裁”可以按0-10個像素之間的設定，對圖象的邊緣進行裁剪。“復原”可以使被剪裁后沒有進行過保存的圖象，恢復到剪裁之前的圖象。
l 顯示選擇：
匹配：是否顯示每張圖參與搜索的區域。
拼圖：是否顯示拼圖后的區域。
l 工作界面：
全部圖像：在窗口范圍內顯示所有的圖像。
原圖尺寸：在拼接圖像為原始尺寸條件下工作。
l 拼接參數：
重合估計：搜索圖像區域的大小。臨邊兩張圖的藍色和白色豎線之間標識的區域為搜索圖像區域。重合估計的大小以臨邊兩張圖中的應該包括有明顯特征重合部分為準。多幅圖象重合估計不相等時以重合估計較大的為準。
匹配尺寸：估計圖像重合部分的大小。紫色矩形標識的區域應該包括有明顯特征重合部分。
拼接速度：圖像拼接的速度。速度的快慢決定拼接的精確度。
機時(秒)：完成拼接圖像文件所用掉的時間。
l 載入文件：
選擇需要拼接圖像文件的目錄位置，圖像將自動裝入，可被拼接的圖像格式為BMP或JPG文件，文件名如同“@1_1.bmp”，該文件指1行1列的圖像采集文件。
l 自動拼接
按設定完成的拼接參數，進行自動拼接工作。
l 圖像原位：
將所有圖像恢復到拼接前的位置。
l 拼接檢查：
用戶可以用人工的方法檢查拼圖后的圖像重合部分是否正確。
l 保存拼圖：
將拼接后的圖保存為BMP或JPG格式。
l 結束：
退出圖像拼接工作界面。
五、系統功能
㈠視頻采集卡型號選擇：
本軟件支持多種視頻采集卡進行圖像的采集，目前支持的型號有：
·windows 通用視頻采集卡（支持video for windows 標準）
·BCAM-1394系統：支持BCAM攝像頭和1394卡聯合采樣模式。
·OK系列圖像卡
·Microview v700圖像卡
·大恒DH-CG410圖像卡
·PixLink-A600攝像頭
·AverMediaEZCapture采集卡：選擇該項目時，需先安裝該卡的驅動程序，再安裝我方提供的SDK軟件包。
我方還可根據客戶具體需求，將其他采集卡的圖像采集軟件集成到本軟件中。具體使用時可在軟件的“功能選擇”主菜單中選擇相應的視頻采集卡型號。
㈡ 設置系統參數：
在“使用向導”界面上點擊“設置系統參數”，界面如下：
㈢ 保存-恢復系統參數：
可保存、恢復系統標定值，該數據將以*.hsp格式保存在磁盤上。
|
